2010年一月初,發覺天天要使用的機車,越來越沒力,40.30.20等上一個小坡還會倒退.起步還可以用雙腳助跑.趁2010年的過年長假好好的修一修它,以沒經驗,但靠一本原廠維護手冊,零件目錄修理我的機車.
ps:光這本維護手冊就看了快一年,幾乎天天在看.還有去年引擎有大修一次,但之後就怪聲音不斷,而且是不到二個月車就不順.所以,自己從網路查看資料,加上年初在網路上買引擎總成一顆,先拿來作實作.汽缸頭及汽缸於去年四月份引擎要大修前購入中古良品.

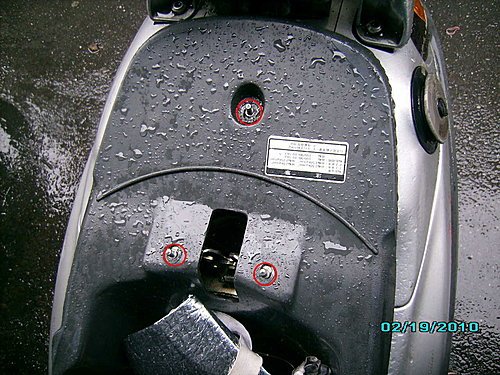

先拆下馬桶內五顆10mm螺絲

將電池卸下

卸下自動電瓶頭及啟動馬達導線

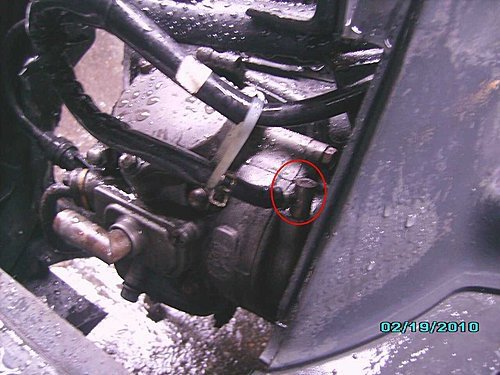

將化油器拆下然油管負壓管節流閥導管放鬆空氣濾清器的固定螺絲

取下空氣濾清器總成

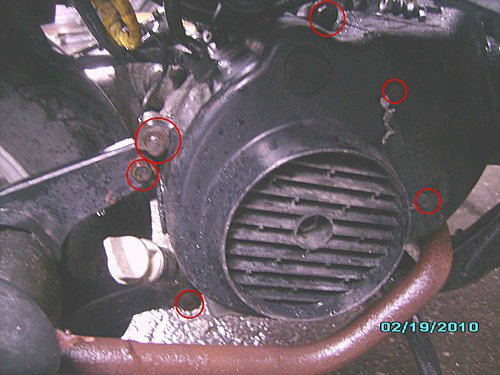

卸下冷卻風扇上螺絲及排氣管螺絲

卸下後避震器下端的螺絲及後輪煞車線等

拆下引擎懸吊假螺帽及其他管線圖為接地線

小心的卸下引擎,但筆者作了錯誤的事,沒照著使用手冊的步驟來操作.
結果引擎可是要扛上五樓公寓上,想一口氣上去,結果在三樓上氣接不到下氣.....

先把一部份拆卸下來.傳動外蓋`排氣管等...這圖上還是有誤,也要先將後輪也拆才對.

就是這顆引擎好重ㄛ~~~~但不弄好接下來可麻煩!!!!

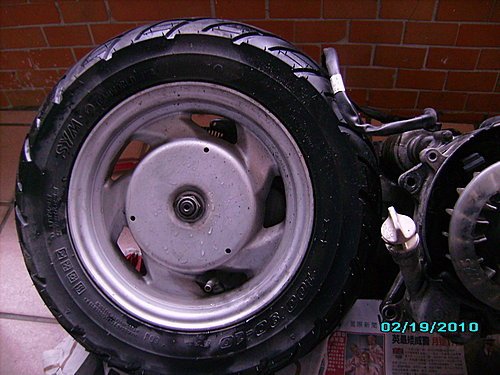

使用電動板手拆下後輪螺絲頭

已經卸下的螺絲特寫

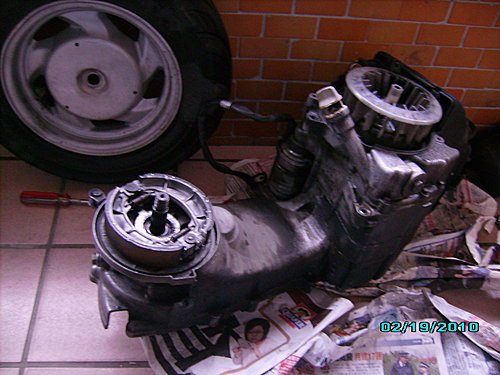

卸下輪胎後的照片

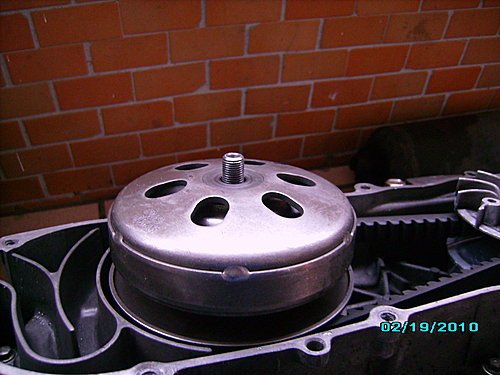

先拆傳動的碗公

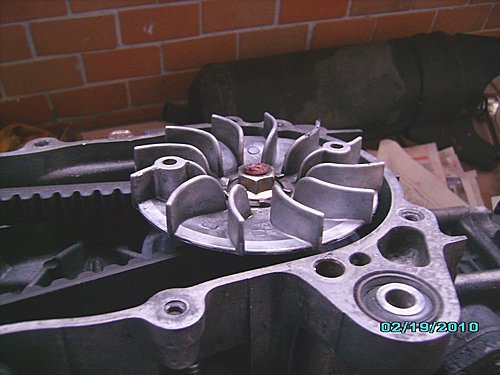

看到普利飛盤中間曲軸螺帽,我之前先用耐熱膠頂一下,
因為鎖曲軸的螺紋滑牙,曲軸也會前後搖動.
所以,此次引擎大修曲軸也更換中古良品.

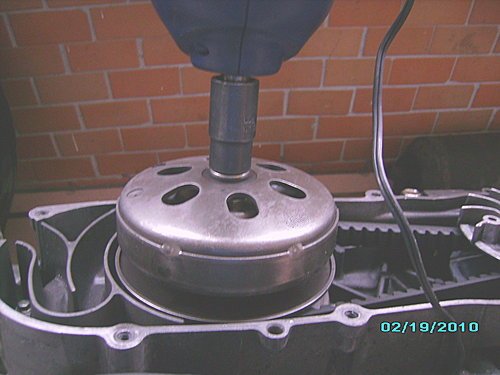

拆卸下碗公離合器螺絲母

拆下普利飛盤後的樣子

拿掉離合器及M92皮帶

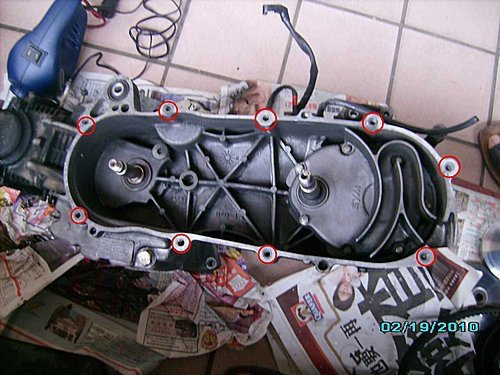

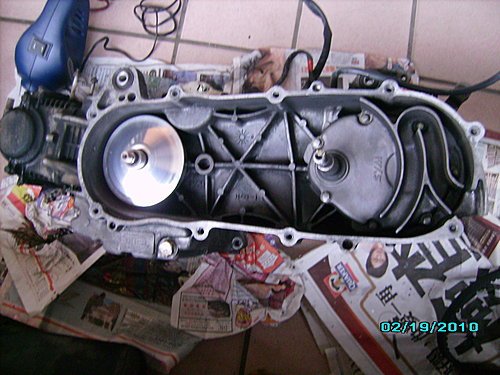

最後將普利盤也卸下,可看到鎖殼螺絲,
有三個斷頭螺絲,這回也要處理,先作到此.
