組裝離合器/發電機

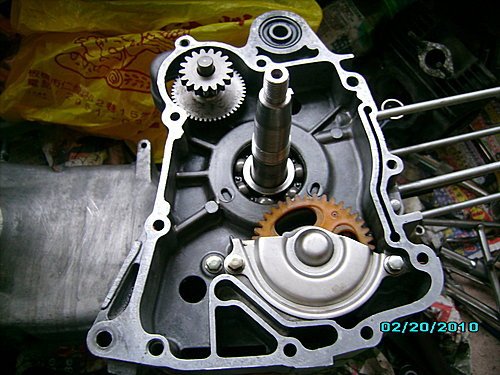

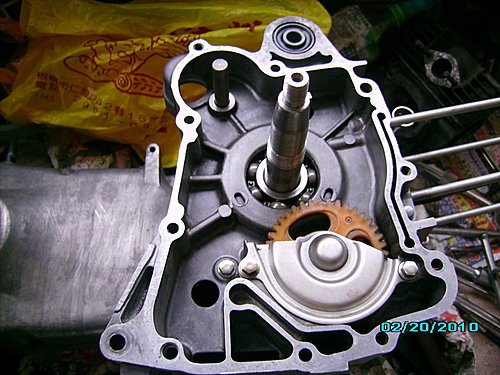

先裝上起動減速齒輪軸M9Q

套上起動減速齒輪M9Q

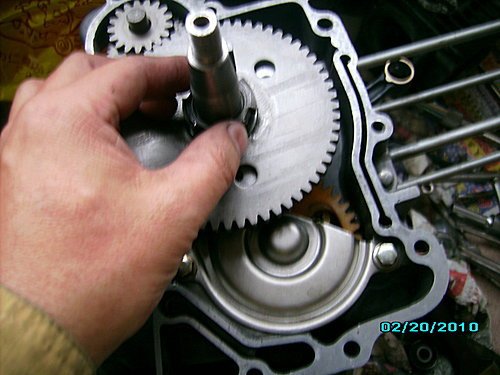

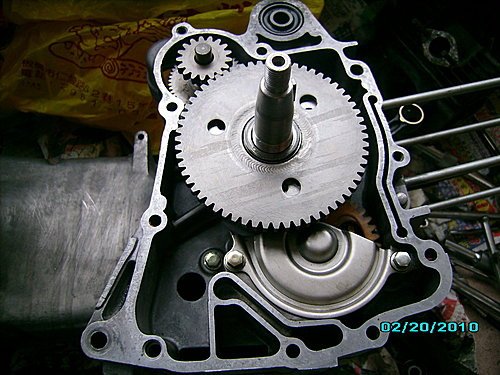

裝上起動離合器外套總成M92

先裝上墊圈m92固定螺帽M9Q(22mm)
在固定螺帽的螺紋上塗些機油.
!固定螺帽為左旋螺牙

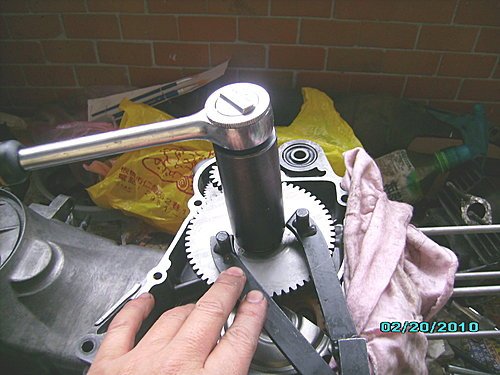

以萬用固定器`固定螺帽套筒及活動板手,
固定起動被動齒輪.

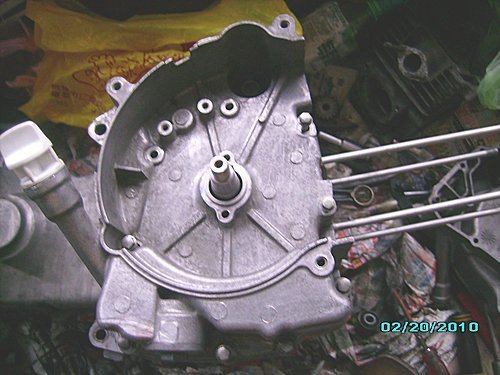

於曲軸箱上,裝上定位梢8x14
及新的右曲軸箱蓋墊片H6B
鎖上螺栓X8
六角螺栓
6X95mmX4
6X30mmX2
6X100mmX2

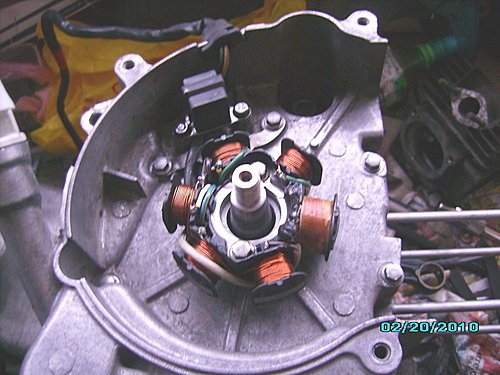

機'將線圈組HBA鎖上右曲軸箱蓋
(螺絲X2)6X22mm
將曲軸位置感知器鎖上
(螺絲X2)5X12mm
鎖上導線固定片(螺絲X2)
將線束膠套裝上曲軸箱蓋上的固定缺口.

安裝飛輪H3A,先確認飛輪內無吸附鐵屑,
將曲軸上的鍵對正飛輪內的鍵溝,

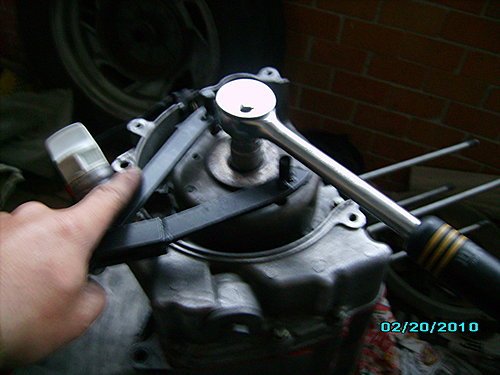

裝上飛輪.以萬用固定夾及活動板手,
固定飛輪將曲軸固定,再鎖緊螺帽.

已經鎖好的樣子!

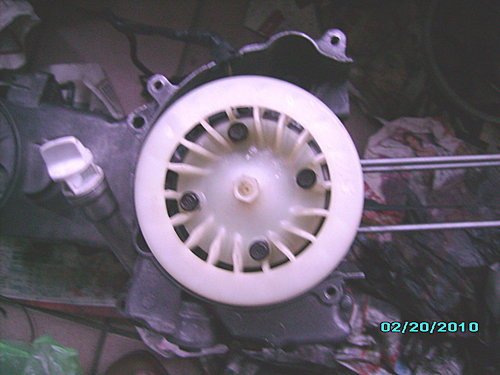

裝上冷卻風扇M92(螺栓X4)
6X18mm
