20100904早上起來,就先將昨晚拆卸下來化油器零件整理一下!
一一將零件排列整齊,拍一張照!
昨晚已經將化油器裡裡外外用棉花棒擦拭過.

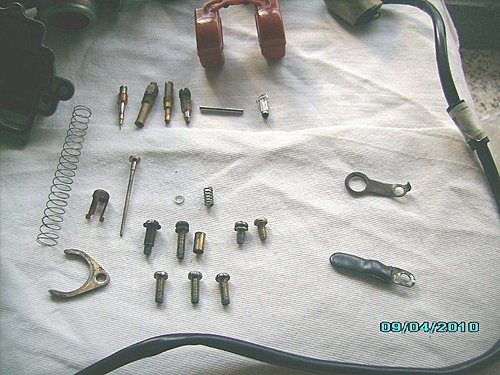

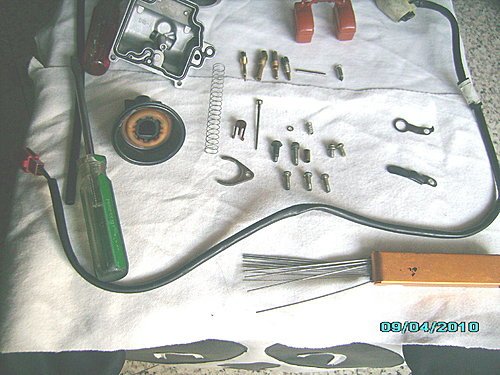

各螺絲各油嘴油針彈簧

化油器其他零組件

在來一張

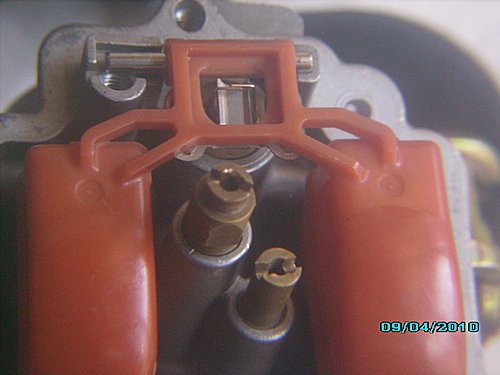

已經回裝的浮筒室-主油嘴-低速油嘴特寫

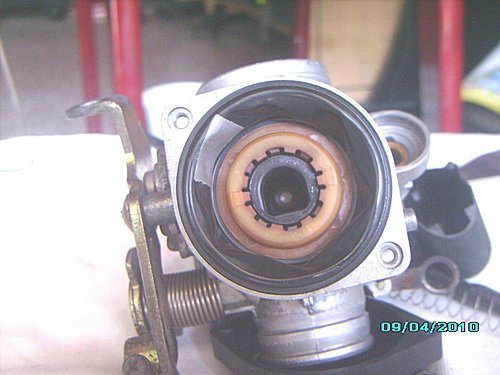

回裝的負壓室,看活塞上的3M防水膠帶.不知道能撐多久!
負壓室活塞回裝是-活塞先裝-油針-油針承座-彈簧-負壓室上蓋

裝上空氣量調整螺絲-墊圈-小彈簧-空氣量調整螺絲LA15W:(2+_1/2)

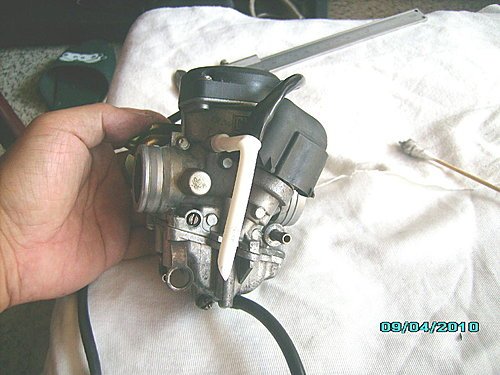

裝好的VCK24化油器

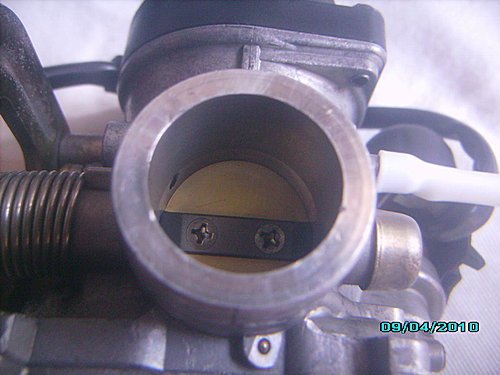

VCK24口徑24.5mm

接下來是拆下空氣過濾器外蓋9顆螺絲
再卸下空氣濾網H6B3顆螺絲

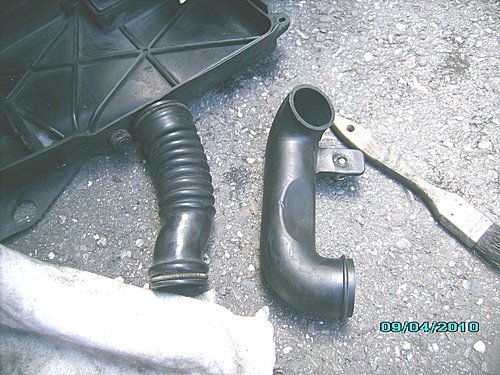

拆下空濾器通氣管!清一清

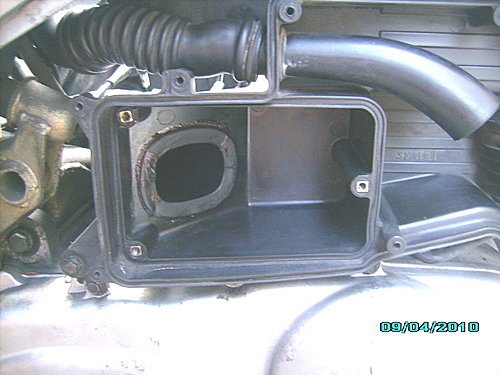

整理過的空氣過濾器

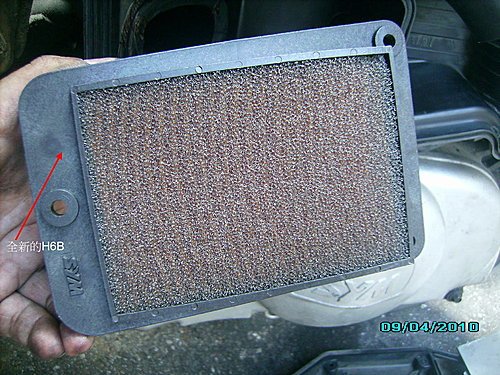

新的H6B濾網

新的H6B濾網

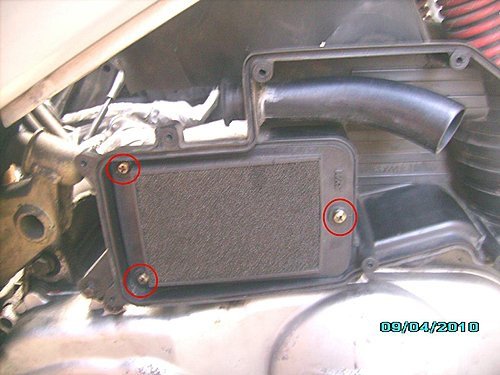

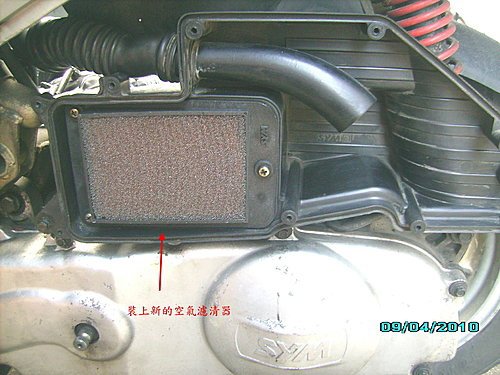

裝上新的濾網,在鎖上3顆螺絲,然後蓋上外蓋鎖上外蓋螺絲!

將化油器回裝

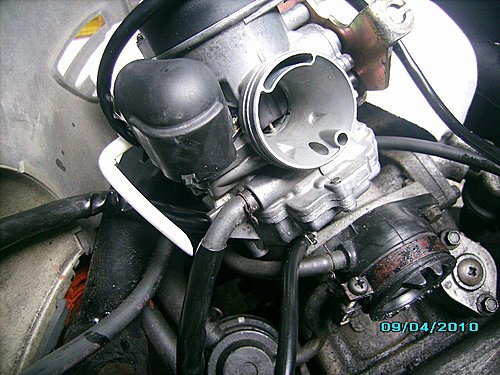

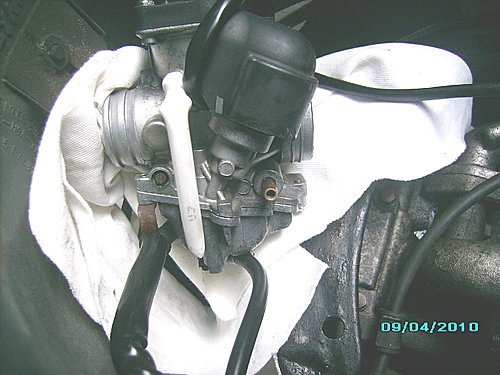

裝上前拍一張,裝上負壓管-油管-旁側起動器電線接頭
鎖上絕緣帶螺絲,及空氣濾清器連接管固定帶螺絲
回裝好後,試車一下!還好聽起來不錯!

20100904早上11點多到機車行在度驗排氣

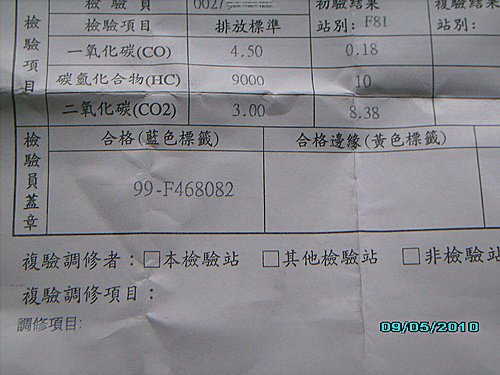

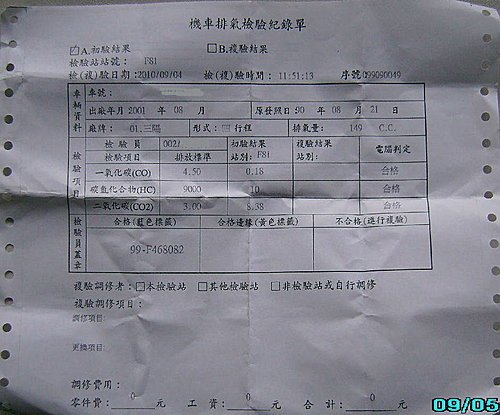

結果出忽我的想像!原以為不會過關的,沒想到驗車出來的數值全過關合格

有圖有真像!請看下面
